Konfigurasi Routing RIP di Cisco Packet Tracer

Topologi Jaringan

Pada hari ini Kelas-Jaringan akan menjelaskan Cara Konfigurasi Routing RIP Version 2 di Cisco Packet Tracer, sebelumnya kita telah membahas Cara Konfigurasi Routing EIGRP di Cisco Packet Tracer, sebelum memulai konfigurasinya, kalian tahu, apa itu Routing RIP? Dan apa Perbedaan Routing RIP version 1 dan RIP version 2?, jika tidak tahu saya akan jelaskan sedikit tentang Routing RIP, bagu yang sudab tahu bisa langsung melihat bagian konfigurasinya...

Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network).
Protocol ini menggunakan Algoritme Distance-Vector Routing, pertama kali didefinisikan dalam RFC-1058 (1988).
Protocol ini sendiri memiki version 1 dan version 2, perbedaannya adalah RIP Version 1 tidak membawa informasi Subnet, kurang dukungan untuk Variabel Length Subnet Mask (VLSM), sedangkan RIP Version 2 membawa informasi Subnet, sehingga mendukung Classless Inter-Domain Routing (CIDR).

Itulah penjelasan singkat dari Routing RIP dan Perbedaan RIP Version 1 dan RIP Version 2.
Sekarang mari kita mulai Cara Konfigurasi Routing RIP, ......

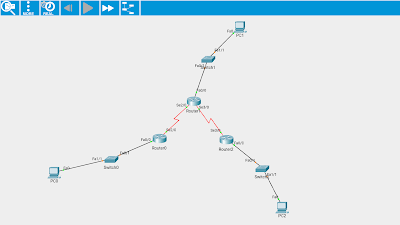

1. Pertama kalian buka packet tracer yang kalian miliki baik versi PC maupun versi Mobile, dan buatlah topologi jaringannya seperti gambar dibawah ini.

Topologi Jaringan untuk Routing RIP

Bahan yang diperlukan :
1. Cisco Packet Tracer (PC/Mobile)
2. 3 buah PC
3. 3 buah PT-Switch
4. 3 buah PT-Router
5. 6 buah kabel Straight
6. 2 buah kabel Serial DTE

IP TABEL :

IP Address, Subnet Mask, & Default Gateway

No	Switch 0	IP Address	Subnet Mask	Default Gateway
1	PC 0	192.168.1.2	255.255.255.0	192.168.1.1
No	Switch 1	IP Address	Subnet Mask	Default Gateway
1	PC 1	192.168.2.2	255.255.255.0	192.168.2.1
No	Switch 2	IP Address	Subnet Mask	Default Gateway
1	PC 2	192.168.3.2	255.255.255.0	192.168.3.1

Port FastEthernet

No	PC ke Switch ke Router	Port FastEthernet
1	PC 0 ke Switch 0	FastEthernet 1/1
2	Switch 0 ke Router 0	FastEthernet 0/1 (Switch) ke FastEthernet 0/0 (Router)
3	PC 1 ke Switch 1	FastEthernet 1/1
4	Switch 1 ke Router 1	FastEthernet 0/1 (Switch) ke FastEthernet 0/0 (Router)
5	PC 2 ke Switch 2	FastEthernet 1/1
6	Switch 2 ke Router 2	FastEthernet 0/1 (Switch) ke FastEthernet 0/0 (Router)

Port Serial

No	Router	Serial
1	Router 0 ke Router 1	Serial 2/0 (Router0) ke Serial 2/0 (Router1)
2	Router 1 ke Router 2	Serial 3/0 (Router 1) ke Serial 3/0 (Router2)

MENAMBAHKAN MASING - MASING IP PADA PORT SWITCH FASTETHERNET0/0 DI ROUTER
Router0
router>enable
router#configure terminal
router(config)#int fa0/0
router(config-if)#ip address 192.168.1.1 255.255.255.0
router(config-if)#no shutdown
router(config-if)#exit

Router1
router>enable
router#configure terminal
router(config)#int fa0/0
router(config-if)#ip address 192.168.2.1 255.255.255.0
router(config-if)#no shutdown
router(config-if)#exit

Router2
router>enable
router#configure terminal
router(config)#int fa0/0
router(config-if)#ip address 192.168.3.1 255.255.255.0
router(config-if)#no shutdown
router(config-if)#exit

MENAMBAHKAN MASING - MASING IP PADA PORT SERIAL DI ROUTER
Router0
router>enable
router#configure terminal
router(config)#int se2/0
router(config-if)#no shutdown
router(config-if)#ip address 172.16.0.1 255.255.0.0
router(config-if)#exit

Router1
router>enable
router#configure terminal
router(config)#int se2/0
router(config-if)#no shutdown
router(config-if)#ip address 172.16.0.2 255.255.0.0
router(config-if)#exit
router(config)#int se3/0
router(config-if)#no shutdown
router(config-if)#ip address 192.168.4.1 255.255.255.0
router(config-if)#exit
router(config)#

Router2
router>enable
router#configure terminal
router(config)#int se3/0
router(config-if)#no shutdown
router(config-if)#ip address 192.168.4.2 255.255.255.0
router(config-if)#exit
router(config)#

KONFIGURASI ROUTING RIP V2
Router0
router>enable
router#configure terminal
router(config)#router rip
router(config-router)#version 2
router(config-router)#network 192.168.1.0
router(config-router)#network 172.16.0.0
router(config-router)#exit
router(config)#

Router1
router>enable
router#configure terminal
router(config)#router rip
router(config-router)#version 2
router(config-router)#network 192.168.2.0
router(config-router)#network 172.16.0.0
router(config-router)#network 192.168.4.0
router(config-router)#exit
router(config)#

Router2
router>enable
router#configure terminal
router(config)#router rip
router(config-router)#version 2
router(config-router)#network 192.168.3.0
router(config-router)#network 192.168.4.0
router(config-router)#exit
router(config)#

PENJELASAN Konfigurasi Routing RIP
Router1
router(config)#router rip (memasuki config router RIP)
router(config-router)#version 2 (menggunakan RIP versi 2)
router(config-router)#network 192.168.2.0 (Network ID pada IP Port FastEthernet0/0)
router(config-router)#network 172.16.0.0 (Network ID pada IP Port Serial router tujuan yaitu router0)
router(config-router)#network 192.168.4.0 (Network ID pada IP Port Serial router tujuan yaitu router2)

Cek Routing Tabel
Router>enable
Router#show ip router
Maka hasilnya akan seperti gambar di bawah ini

Ping antar PC

Jika PING antar PC berhasil (reply) maka konfigurasi RIP successful, seperti gambar dibawah ini

Itulah Cara Konfigurasi Routing RIP pada Cisco Packet Tracer, semoga bermanfaat bagi sobat Kelas-Jaringan yang sedang mempelajari Routing Protocol, sekian dan Thanks For Reading Guys...
